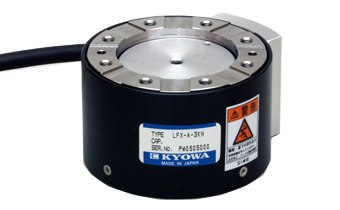

kyowa共和電業LFX-A 帶放大器的小型6分力傳感器
產品型號：LFX-A
產品品牌：日本kyowa共和電業
產品簡介：
可同時測量直交3軸方向的動作力（Fx、Fy、Fz）與各軸周?chē)牧兀∕x、My、Mz）, 帶中線配線空, 內置放大器的的6分力傳感器。額定容量：1, 3kN，直徑：66mm非線性：±0.5%RO或以?xún)?
kyowa共和電業LFX-A 帶放大器的小型6分力傳感器
kyowa共和電業LFX-A 帶放大器的小型6分力傳感器
可同時測量直交3軸方向的動作力（Fx、Fy、Fz）與各軸周?chē)牧兀∕x、My、Mz）, 帶中線配線空, 內置放大器的的6分力傳感器。額定容量：1, 3kN，直徑：66mm非線性：±0.5%RO或以?xún)?/p>
規格
性能
| 額定容量 | Fx : ±1 kN Fy : ±1 kN Fz : ±1 kN Mx : ±40N?m My : ±40N?m Mz : ±25N?m |
|---|---|
| 非線性 | ±0.5%RO或以?xún)?/td> |
| 滯后 | ±0.5%RO或以?xún)?/td> |
| 干擾度 | ±1.5％RO（按照附件的干涉補正系數補正后） ※6分力的輸出電壓需要使用干涉補正系數進行補正。1分力的輸出關系到其他分力的輸出。 |
| 額定輸出 | 〔以無載荷輸出為中心〕±約1500mV（干涉補正后） |
環境特性
| 允許使用溫度范圍 | -10～70℃(無結露現象) |
|---|---|
| 溫度補償范圍 | 0～60℃(無結露現象) |
| 零點溫度影響 | ±0.05%RO/℃或以?xún)?/td> |
| 輸出溫度影響 | ±0.05%/℃或以?xún)?/td> |
電氣特性
| 無載荷輸出 | 2500mV中心 |
|---|---|
| 放大器的截止頻率 | 500Hz（截止頻率的振幅比3±1dB） |
| 電源 | 電壓 : DC5V±10% 消耗電流 : 160mA或以下 |
| 電纜 | 0.08mm2 16對雙絞屏蔽線乙烯樹脂, 電纜長約為55cm, 外徑φ6.6mm, 前端裸線(僅9芯) (屏蔽線沒有與主機連接) ●配線 信號名稱 導線顏色 標記 Fx---------------橙----------------紅 Fy---------------灰----------------紅 Fz---------------白----------------紅 Mx--------------橙----------------黒 My--------------灰----------------黒 Mz--------------白----------------黒 COM-----------藍 DC+5V--------紅 DC0V----------黒 屏蔽線 |
機械特性
| 安全過載 | 150% |
|---|---|
| 外裝 | 主機 : 鋁金屬質地 罩殼 : 黑色耐熱絕緣性鋁 電纜支架 : 無色耐熱絕緣性鋁 |
| 重量 | 約210g (不含電纜) |
| 保護等級 | IP40 (IEC 60529) |
| 其他 | 額定輸出、非線性、滯后、干涉度均為在力矩中心施加載荷時的校準值。 *為了安裝狀態下的6個分力都達到±1500mV的額定輸出，安裝過程中的緊固影響和由安裝帶來的負載產生的零點漂移應在±200mV以?xún)取?/td> |
|---|
