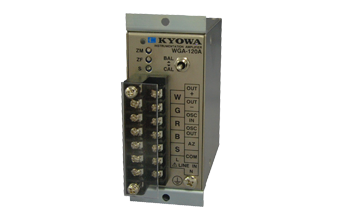

日本進口WGA-120A 載波型測量?jì)x器用信號放大器
產品型號：WGA-120A
產品品牌：日本kyowa共和電業
產品簡介：
概要
●對變頻電機產生的干擾信號有強勁的抗干擾性
●可以切換電壓、電流輸出
特點
WGA-120A是小型輕量而且價格低廉的載波型測量?jì)x器用信號放大器，有手動平衡式和自動平衡式兩種產品，
最適合于用應變片式傳感器測量載荷、壓力、扭矩以及位移等。
此外，可用內部跳線來切換電橋電源、靈敏度調整范圍、校準值以及頻率特性，可方便地變更特性。
日本進口WGA-120A 載波型測量?jì)x器用信號放大器
日本進口WGA-120A 載波型測量?jì)x器用信號放大器
概要對變頻電機產生的干擾信號有強勁的抗干擾性可以切換電壓、電流輸出
WGA-120A是小型輕量而且價格低廉的載波型測量?jì)x器用信號放大器，有手動平衡式和自動平衡式兩種產品，
適合于用應變片式傳感器測量載荷、壓力、扭矩以及位移等。
此外，可用內部跳線來切換電橋電源、靈敏度調整范圍、校準值以及頻率特性，可方便地變更特性。
種類
| 電源規格 | WGA-120A-00 DC WGA-120A-01 AC 100V WGA-120A-02 AC 200V WGA-120A-03 AC 240V WGA-120A-10 DC WGA-120A-11 AC 100V WGA-120A-12 AC 200V WGA-120A-13 AC 240V |
|---|---|
| 電源電壓范圍 | WGA-120A-00 DC 10.5～15V WGA-120A-01 AC 90～110V WGA-120A-02 AC 180～220V WGA-120A-03 AC 216～264V WGA-120A-10 DC 10.5～15V WGA-120A-11 AC 90～110V WGA-120A-12 AC 180～220V WGA-120A-13 AC 216～264V |
| 消耗電力 | WGA-120A-00 3.5W或以下 WGA-120A-01 6.5VA或以下 WGA-120A-02 6.5VA或以下 WGA-120A-03 6.5VA或以下 WGA-120A-10 3.5W或以下 WGA-120A-11 6.5VA或以下 WGA-120A-12 6.5VA或以下 WGA-120A-13 6.5VA或以下 |
| 平衡 | WGA-120A-00 手動 WGA-120A-01 手動 WGA-120A-02 手動 WGA-120A-03 手動 WGA-120A-10 自動（外部接點也可以） WGA-120A-11 自動（外部接點也可以） WGA-120A-12 自動（外部接點也可以） WGA-120A-13 自動（外部接點也可以） |
規格
輸入通道數 1 適用傳感器 應變片式傳感器 適合電橋電阻 87.5～1000Ω（多可并聯4臺350Ω傳感器。
但未滿175Ω時，電橋電源電壓僅限2，1Vrms）電橋電源 5，2，1 Vrms 矩形波（通過內部跳線切換） 額定輸出 電壓：±10V(載荷電阻2kΩ或以上)
電流：4～20mA(載荷電阻500Ω或以下，相對電壓輸出0～10V)
(通過內部跳線切換)零點調整范圍 ±1.5mV/V或以?xún)?br/>請根據型號名選擇手動平衡調整、自動平衡調整 靈敏度調整范圍 ×2000，×4000，×10000(通過內部跳線切換)
×0.4～×1.0(微調器調整)校準值 用并聯電阻法得到的校準值
電橋電阻為350Ω時，0.25，0.05mV/V
(通過內部跳線切換)頻率特性 10，30，100，500Hz的4段（通過內部跳線切換) 非線性 ±0.1%FS或以?xún)?/td> SN比 53dBp-p或以上
【條件】靈敏度：×10000，0.5(微調器調整)
頻率特性：500Hz
電橋電阻：120Ω
電橋電源：2Vrms穩定度 溫度
零點：±0.2μVRTI /℃或以?xún)?br/>靈敏度：±0.05%/℃或以?xún)?br/>時間
零點：±0.5μVRTI /8H或以?xún)?br/>靈敏度：±0.2%/8H或以?xún)?br/>【條件】
靈敏度：×10000，1.0(微調器調整)
電橋電阻：120Ω
電橋電源：2VrmsCompliance Directive 2014/30/EU（EMC）
Directive 2014/35/EU（LVD）
Directive 2011/65/EU（RoHS）使用溫濕度范圍 -10～50℃，20～85%（無結露現象） 外形尺寸 44（W）×90（H）×80（D）mm（不含凸起部） 重量 DC電源規格：約350g
AC電源規格：約450g面板加工尺寸 45.0×93.4mm 標配件 操作說明書 選購件 AC100V用電源線 P-23
AC200V用電源線 P-28
DIN導軌安裝板 EDP-70
