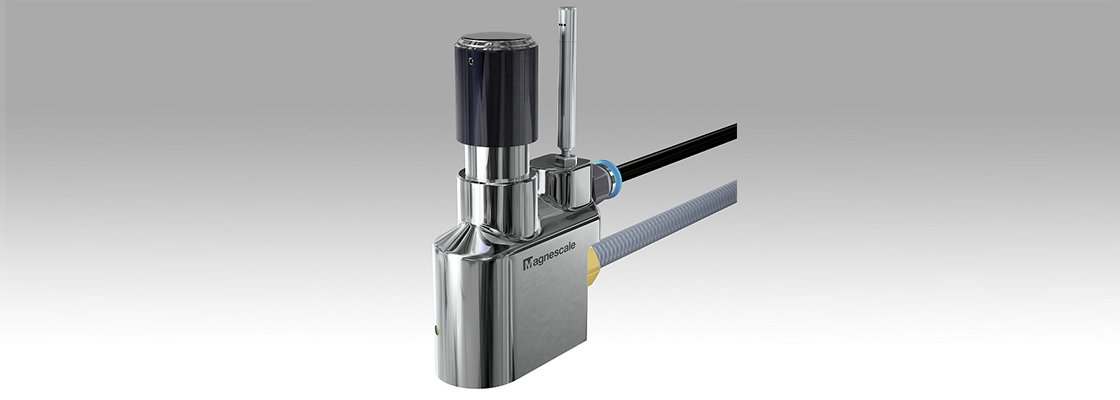

Magnescale日本TS41L2索尼長度測量
產品型號：TS41L2
產品品牌：日本索尼magnescale
產品簡介：
刀具長度測量和刀具破損檢測安裝在數控機床上并測量刀具長度，檢測刀具磨損、熱位移、切削刃的崩刃和破損，防止出現次品，實現了1 μm 或更小的高重復精度，IP67 的耐環境除了主體的防水結構外，我們還新開發了一種利用空氣抬起測量表面的機構。避免冷卻液和切屑引起的故障，500萬次超長壽命，檢測器采用高可靠的非接觸磁檢測方式。確保長期可靠性，無磨損或劣化0.6±0.2N 的低測量力，低測量力可以使用小直徑工具。配備超程信號
當工具意外下降超過測量點時，輸出超程信號以防止損壞。
Magnescale日本TS41L2索尼長度測量
Magnescale日本TS41L2索尼長度測量
刀具長度測量和刀具破損檢測安裝在數控機床上并測量刀具長度，檢測刀具磨損、熱位移、切削刃的崩刃和破損，防止出現次品，實現了1 μm 或更小的高重復精度，IP67 的耐環境除了主體的防水結構外，我們還新開發了一種利用空氣抬起測量表面的機構。避免冷卻液和切屑引起的故障，500萬次超長壽命，檢測器采用高可靠的非接觸磁檢測方式。確保長期可靠性，無磨損或劣化0.6±0.2N 的低測量力，低測量力可以使用小直徑工具。配備超程信號當工具意外下降超過測量點時，輸出超程信號以防止損壞。
| 主要規格 | ||||
|---|---|---|---|---|
*1 根據我們的評估方法 內容如有更改，恕不另行通知。 | ||||
| 類型名稱 | TS40L2 | TS41L2 | TS42L2 | |
| 活動長度 | 10.5±0.5mm | |||
| 原點位置 | 1.0±0.5mm | |||
| 零點重復性（20°C 時） | 1 微米或更小 | |||
| 位置檢測速度 | 5 至 3,000 毫米/分鐘 | |||
| 滑動次數*1 | 500萬次 | |||
| 防護等級 | IP67（僅限主機） | |||
| 測量力（在 20°C，原點位置） | 0.6±0.2N | |||
| 能量消耗 | 0.5W | |||
| 浪涌電流 | 0.5A以下（電源上升時間：10ms） | |||
| 輸出規格 | 晶體管輸出（光電耦合器隔離） 輸出與COM之間 MAX200V 0.5mA至0.1A | |||
| OT位置 （超程） | 距原點位置 5.0±0.5 mm | |||
| 工作電壓范圍 | DC12-24V | |||
| 氣管位置 | 正確的 | 期間~ | 左邊 | |
| 工作溫度限制 | 0 至 +50°C（無冷凝） | |||
| 儲存溫度范圍 | -15 至 +65°C（90% RH 或更低） | |||
