CT-110D/CY-210D日本MIYACHI米亞基交流定時器
產品型號：交流定時器
產品品牌：日本米亞基MIYACHI
產品簡介：
交流定時器CT-110D，CY-210D
CT-110D/CY-210D日本MIYACHI米亞基交流定時器
交流定時器CT-110D，CY-210D

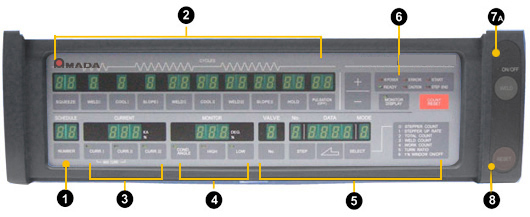

特色功能
■特點■高張力材料控制模式
■特點■易于閱讀的LED顯示方法
■特點③15種焊接條件，9級
■特點■三段式通電方式（具有上下傾斜功能）
■特點■一次，二次恒流，電源電壓波動補償控制可選
■特性■內置電流監控器和導通角監控器功能
■特點■帶蓋，可保護面板表面免受油霧侵害
■特點■三個易于使用的計數器
■特點■條件編號
撥打用于輸入焊接條件的編號并顯示操作條件編號。

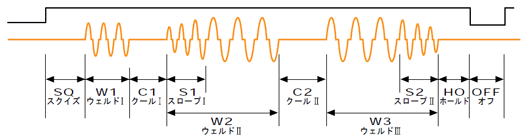

■特點■3段通電方式
撥打用于輸入焊接條件的編號并顯示操作條件編號。
■特點■焊接電流
顯示焊接電流設置和從“ W1：焊接I”到“ W3：焊接III”的測量電流值。
■功能■電流/電流角度監控器
電流監視器將設置的電流值的+和-兩側都設置為1到49％的上限和下限，并監視電流波動。通電角度監視器將監視器設置為1至180°，并監視通電角度。
■特點?升壓/各種計數器/變壓器繞組比
通過在0到5之間選擇模式可以進行各種設置。
| 預設值 | 如何重設 | 輸出信號 | 蜂鳴器 | |||||
| CT-110D | CY-210D | CT-110D | CY-210D | CT-110D | CY-210D | CT-110D | CY-210D | |
| 總 柜臺 | 0-9999 | 0-9999 | 面板， 外部 | 面板 | 異常 | 異常 | 連續的聲音 | 無 |
| 打點 柜臺 | 0-99 | 0-99 | 自動， 面板， 外部 | 自動，外部 | 無 （僅蜂鳴器） | 印度儲備不足 | 1秒 | 無 |
| 生產 柜臺 | 0-9999 | 0-9999 （僅顯示器） | 面板， 外部 | 面板 | 互鎖輸出 | 無 | 斷斷續續的聲音 | 無 |
■功能?狀態監視器
您可以檢查當前計時器狀態。
■特點■焊接/壓力
如果在烙鐵頭更換或電極拋光過程中將“壓力”設置為“加壓”，則在啟動輸入期間將輸出加壓輸出。當關閉“焊接”時，僅順序操作。
■特點■焊接開/關
在切屑修整或運行測試期間關閉時，僅該序列運行。
■功能?重置
發生錯誤時按此鍵可以取消錯誤。
主要規格
| 型號名稱 | CY-210D | CT-110D |
| 焊接電源電壓* 1 | AC220 / 230/240/380/400/415/440/460 / 480V -25％+ 10％50/60赫茲 | |
| 控制電源電壓* 2 | AC100 / 120/220/230 / 240V±20％50/60赫茲 | |
| 控制方式 | 通過晶閘管相位控制的一次或二次電流反饋型恒流控制或電源電壓波動補償控制方法 | |
| 計時器設定 | 15個條件 | |
| “擠壓”，“焊接I”，“冷卻I”，“焊接I”，“斜率I”，“保持”，“關閉” ... 00至99個循環 | ||
| “斜率II”：0-9周期 | ||
| “ Weld II”“ Cool II” ... 0-9周期 | “ Weld II”“ Cool II” ... 0-99個周期 | |
| 脈動時間 | 切換至關閉模式0至9次 | |
| 當前設定范圍 | 1.0至80.0kA（電流設置：5.0至80.0kA） | |
| 控制速度 | 二次電流反饋型恒流控制1/2周期（需要環形線圈） | |
| 一次電流反饋型恒流控制1周期（需要CT線圈） | ||
| 電源電壓波動補償控制1周期 | ||
| 當前精度 | 二次電流反饋型恒流控制中 | |
| a）焊接電源電壓波動的±2％以?xún)? 10％-15％（所有精度是滿量程的誤差） | ||
| b）電阻負載波動的±2％以?xún)取?5％（精度是滿量程誤差） | ||
| c）感性負載波動的±2％以?xún)取?5％（精度是滿量程的全部誤差） | ||
| 加壓輸出 | 2系列控制電源電壓（1A）或DC24V（0.6A）（無法切換） | |
| 加緊 | 2個系統，共9個階段：與加壓閥兼容 | 每個系統9條線 |
| 計數器0-9999 | ||
| 電流值增加率設定電流的1％步長的50％至200％ | ||
| 電流監控器 （僅對恒定電流控制有效） | a）上限設定：0至49％15個條件 | |
| b）下限設定：0?49％15種條件（設定為0％時，不進行監視） | ||
| 導通角監視器* 2 | 0至180度15個條件（設置為0時，不執行監視） | |
| 外部輸入信號 | CY-210D：互鎖/工作確認/ CT-110D：互鎖/計數復位（通過DIP開關切換）等待閉合電路輸入或監視點的通電（CY-210D），計數復位（CT-110D） | |
| 外部輸出信號 | CY-210D：互鎖/點焊故障/ CT-110D：互鎖/計數（通過DIP開關切換）從通電前的兩個周期到通電結束的輸出。 或者，當斑點異常（CY-210D）或加計數（CT-110D）時輸出（觸點容量AC110V 0.5A） | |
| 錯誤檢測列表 |
| |
| 外形尺寸 | 355（寬）×250（深）×122（高） | 110（寬）×250（深）×355（高） |
| 彌撒 | 4.5公斤 | |
* 1出廠時固定
* 2在電源電壓波動補償控制中不能使用。
*請注意，規格和外觀如有更改，恕不另行通知。
