日本ONOSOKKI小野傳感器MP-9820
產品型號：MP-9820
產品品牌：日本小野ONOSOKKI
產品簡介：
日本ONOSOKKI小野傳感器MP-9820
MP-9820磁電式回転検出器
日本ONOSOKKI小野傳感器MP-9820
日本ONOSOKKI小野傳感器MP-9820
[商品番號 MP9820]
MP-9820
磁電式回転検出器
必要検出歯車 仕様
| 歯車形狀 | インボリュート歯車相當 |
| モジュール | 0.5 ～ 3 |
| 歯幅 | 3 mm以上 |
| 材質 | 強磁性體 （例： S20C、SS400等） |

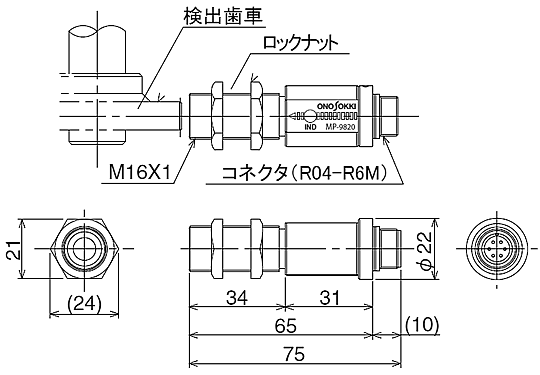

外観図
商品詳細
■ MP-9820 仕様
| MP-9820 | |
| 検出方法 | 磁気抵抗素子と磁性體歯車による |
| 検出歯車 | 強磁性體製 （S20C，SS400等）， モジュール 0.5 ～ 3，歯幅 3 mm 以上 |
| 検出距離 | 歯車のモジュールによる |
| 測定範囲* | 1 Hz ～ 100 kHz |
| 出力方式 | 電圧出力 （コレクタ出力方式） |
| 出力信號 | 矩形波“ Hi” レベル ：＋（5±0.5） V以?xún)取?br/>“Lo” レベル：＋0.5 V以下 |
| 出力インピーダンス | 約 330 Ω |
| 適合回転計 | TM-3100 シリーズ、TM-5100 他 |
| 電 源 | DC 12±2 V，約 40 mA |
| 保護回路 | 電源極性保護 |
| 使用溫度範囲 | －10 ℃～＋70 ℃ |
| 耐電圧 | DC 250 V |
| 耐振動 | 49 m/s2 XYZ 各方向 |
| 耐衝撃 | 490 m/s2，X，Y，Z 方向3回 （無通電のとき） |
| 質 量 | 約 80 g （取付けナット2個を含む） |
| 信號ケーブル | 無し (30 m以下） |
* 60 P/R の検出歯車を使用すると周波數表記（Hz）が回転速度表記（r/min）と一致します。
＜周波數 （Hz）= 回転速度 （r/min） ÷ 60 （s）×60 （P/R）＞
100 kHz とは、60 P/R の検出歯車を使用したと仮定した場合、100,000 r/min に相當する周波數です
