日本小野DF-2200車載燃油流量計
產品型號：DF-2200
產品品牌：日本小野ONOSOKKI
產品簡介：
日本小野DF-2200車載燃油流量計
DF-2200安裝的燃油流量計是為我們的FP系列容積式流量檢測器開發的緊湊型汽車燃油流量計。
日本小野DF-2200車載燃油流量計
日本小野DF-2200車載燃油流量計
DF-2200安裝的燃油流量計是為我們的FP系列容積式流量檢測器開發的緊湊型汽車燃油流量計。
它對應我公司生產的各種FP系列正位移式流量檢測儀。另外，它對應于具有相位差的脈沖信號SIG A和B，并且承載通過流動反向流動的反向電流校正功能。
另外，通過輸入所使用的燃料的參考密度，其溫度和密度系數（1 /℃），我們可以顯示和測量質量流量。除了流量之外，還可以測量每個時間/溫度項（電阻燈泡）/壓力（電壓輸入）。
DF-2200車載燃油流量計根據瞬時流量/溫度/壓力值和電壓以及瞬時流量值輸出脈沖。此外，CAN和RS-232C（可選）配備為外部通信功能。
它是一種流量計，不僅可以處理汽車測量，還可以處理臺式工作臺評估。
特點
緊湊型，易于安裝在適合車載測試的汽車中
可以進行一次流速/溫度/壓力測量
模擬輸出快速響應（具有平均處理功能）
安裝了CAN輸出（標準）和RS-232C（選件）的兩種通信功能
采用集成自動停止功能（選項）
對應于DC 12至24 V的寬范圍電源輸入，對應于各種測試車輛，AC 100至240 V兼容AC適配器（可選）

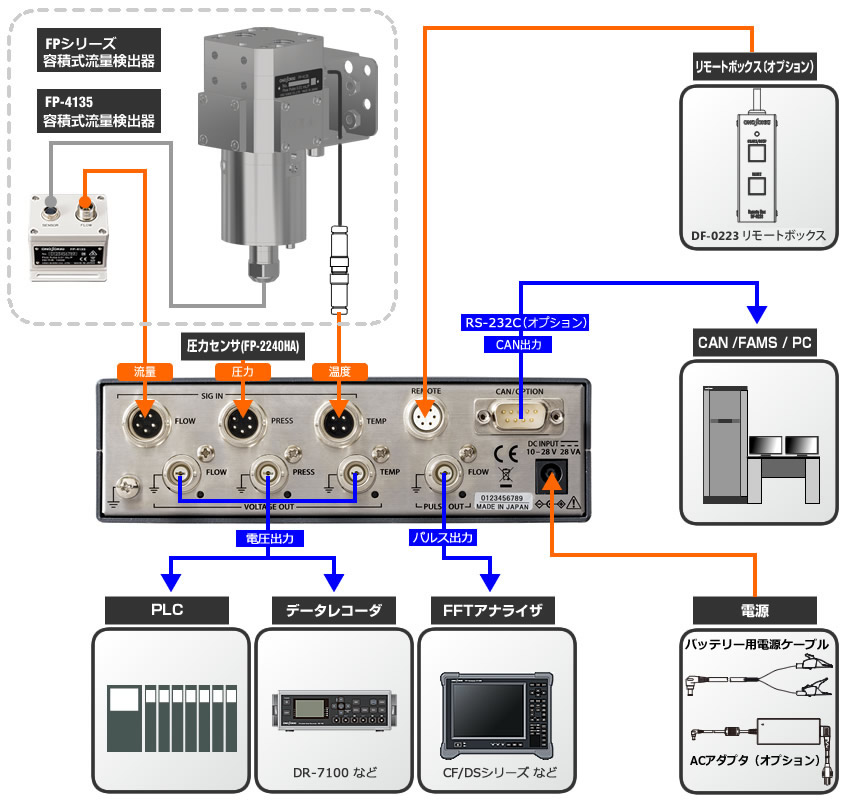

系統配置
規范
| DF-2200流量計 | |
|---|---|---|
適用的流量檢測器 | FP-4135，FP-213 / 213S，FP-3130 / 3130S，FP-3132 / 3132S，FP-2140H，FP-2240HA，FP-三千一百四十二分之三千一百四十，FP-2140S，MF-3200 | |
顯示方法 | 熒光顯示管11.45 mm×69.85 mm（兩級顯示） | |
顯示位數 | 綜合流量 | ?！稹稹稹稹稹稹稹?nbsp; ??Suten重量每選定的脈沖可變 ?數點＃3：0.001毫升/脈沖 ?數點＃2：0.01 ?數點＃1：0.1 ?表和?値是?，通過改變?數點位置，如下表中所示的? 0.000?99999.999,100000.00?999999.99,1000000.0?9999999 9 ??數位1位從上述乘法的情況下的生長設定上 |
瞬時流量 | ?！稹稹餙OOO ?選擇的權重，以?每脈沖Suten可變 ?數點＃3：0.001毫升/脈沖 ?數點＃2：0.01 ?數點＃1：0.1 ?乘法在設置為ON的情況下，它比上面的數字高一位數 | |
壓力 | ○○○○?！穑ㄐ迭c(diǎn)后一位數） ? 顯示單位：kPa | |
| 溫度 | ○○○?！穑ㄐ迭c(diǎn)后位） ? 顯示單位：℃ | |
整合時間 | ○○○○?！稹穑ㄐ迭c(diǎn)后第二位） ? 人機界面：s ?如果顯示位數已滿，則顯示小數點以下 | |
| 輸出單位 | 瞬時流量 | 電壓輸出：0至10 V. 范圍設定：0至60/100/120/200/300（單位：L / h和kg / h） 輸出偏移：±10 mV以?xún)?/span> 溫度系數：±0.02％/ FS /°C 輸出阻抗：約150Ω 推薦的負載電阻：100kΩ或更高 輸出端子：BNC 線性度：±0.1％/ FS以?xún)?/span> 更新周期：10 ms（標準）/ 1 ms（選項） ?索引平均設置（標準）：1≤N≤1000（初始值N = 30） |
| 溫度 | 電壓輸出：0至10 V. 量程設定：0~100，-50~100℃選擇 輸出偏移：±10 mV以?xún)?/span> 溫度系數：±0.02％/ FS /°C 輸出阻抗：約150Ω 推薦的負載電阻：100kΩ或更高 輸出端子：BNC 輸出精度：±0.5％/ FS（當RL>100kΩ時） 更新周期：100毫秒 ?指數平均設置1≤N≤10（初始值N = 2） | |
| 壓力 | 電壓輸出：0至10 V. 量程設置：200/500/1000/980 kPa選擇（輸入：0至+5 V） 輸出偏移：±10 mV以?xún)?/span> 溫度系數：±0.02％/ FS /°C 輸出阻抗：約150Ω 推薦的負載電阻：100kΩ或更高 輸出端子：BNC 輸出精度：±0.5％/ FS（當RL>100kΩ時） 更新周期：10 ms / 1 ms（選項） ?指數平均設定（標準）1≤N≤100（初始值N = 20） （選項）1≤N≤10000（初始值N = 200） | |
| 脈沖輸出 | 輸出項目：瞬時流量 輸出波形：方波占空比50％ ?無負載 ?在Direct期間取決于輸入信號 高電平：4.5 V或更高 低電平：0.4 V或更低 推薦的負載電阻：100kΩ或更高 輸出端子：BNC 輸出脈沖數：0.001 / 0.01 / 0.1（mL /脈沖或g /脈沖）和直接 小脈沖寬度：約1μs 精度：±0.5％（用于采樣數據） | |
| 功能單位 | 瞬時流量平均值 | 顯示通過移動平均瞬時流量獲得的數據，每500毫秒或1秒顯示和更新0.5到10秒 |
| 即時流量模擬輸出 索引平均值 | OFF / ON（N = 1到1000） | |
| 回流補償 | 通過檢測反向流量來糾正流速 | |
| 密度溫度校正功能 （重量轉換） | 用于從體積流量獲得質量流量的校正功能 | |
| 輸出校準（CAL） | V_OUT ZERO：0 V. V_OUT滿：10 V | |
| 因素 | 1000至100000 | |
| CAN輸出 | 協議：符合CAN Ver 2.0B標準 波特率：125 kbps / 250 kbps / 500 kbps / 1 Mbps 輸出更新周期：OFF / 1 Hz / 2 Hz / 5 Hz / 10 Hz / 20 Hz / 100 Hz / 1 kHz（可選） 選擇 輸出項目：瞬時流量（L / h）/溫度（℃）/壓力（kPa） 綜合流量（L）（選項）積分時間（選項）連接器：D-SUB 9 PIN（公頭） 終端電阻：ON / OFF功能 總線數據格式：Endian：Big endian（摩托羅拉） ID：0x721（初始值）0x001至0x7FF變量 | |
| RS-232C（可選） | 串行通信（啟停同步類型）：9600 bps / 38400 bps 連接器：D-SUB 9 PIN（公頭） | |
| 一般規格 | 電源 | 電池連接：DC 10至28 V. 使用AC適配器（選件）時：AC 100至240 V 50/60 Hz |
| 當前消費 | 28 VA或更低（12 VDC） | |
| 使用環境 | 在室內，?內 | |
| ?度 | 海拔2000米或以下 | |
| 工作溫度范圍 | 0至50°C※AC適配器的工作溫度范圍為0至+ 40°C | |
| 儲存溫度范圍 | -10至60°C | |
| 工作濕度范圍 | 5到80％ | |
| 存儲濕度范圍 | 5％到85％ | |
| 輪廓形狀 | 170（寬）x 49（長）x 120（深） | |
| 塊 | 大約800克 | |
| 安全 | IEC 61010-1：過電壓類別II現場保護等級II污染等級II ?使用可選的AC適配器時 | |
| 合規標準 | CE標志 | 低電壓（LVD）指令三十五分之二千〇一十四/ EU標準EN61010-1（AC適配器使用?時） EMC指令三十零分之二千零一十四/ EU標準EN61326-1 RoHS指令六十五分之二千零十一/歐盟標準EN50581 |
| 附件 | 使用說明書（日文）X 1，橡膠X 4， 電池電源線X 1 | |
| 價格（含稅） | ￥350,000（ ￥378,000） | |
選項
| 型號名稱 | 名 | 價格（含稅） |
|---|---|---|
| DF-0221 | 自動停止功能 | ￥50,000（￥54,000） |
| DF-0222 * 2 | 更改CAN→RS-232C通信功能 | ￥50,000（￥54,000） |
| DF-0223 | 遙控盒 | ￥45,000（￥48,600） |
| DF-0224 * 1 | DA / CAN輸出速度增強功能 | ￥50,000（￥54,000） |
| DF-0225 | CAN集成值輸出功能 | ￥50,000（￥54,000） |
| PS-P20023B | AC適配器 | ￥13,000（￥14,040） |
| VM 1072-VM 1700 | 家用交流適配器電源線（2米） | ￥2,000（￥2,160） |
* 1此選項可實現標準10 ms至1 ms的高速輸出。
* 2 CAN輸出是DF-2200的標準配置。
當使用DF-0222切換到RS-232C通信功能時，只有加速模擬輸出的功能對DF-0224輸出超速功能有效。
