日本小野GE-2500柴油發動機轉速表
產品型號：GE-2500
產品品牌：日本小野ONOSOKKI
產品簡介：
日本小野GE-2500柴油發動機轉速表
可以可靠地測量任何類型發動機的轉速計。柴油，甚至汽油都可以測量。
過使用交流發電機的轉速，無論發動機的類型和氣缸的數量如何
日本小野GE-2500柴油發動機轉速表
日本小野GE-2500柴油發動機轉速表
GE-2500柴油發動機轉速計，利用以下事實的轉速和發動機的交流發電機的轉速成比例，通過測量所述交流發電機的旋轉速度來確定發動機的轉速，新的測量技術的發動機這是一個轉速表。
對于交流發電機的轉速測量，我們開發了一種小型緊湊型探測器OM-1500。OM-1500檢測交流發電機的漏磁通，并通過將其連接到GE-2500來測量轉速。
（您也可以使用OM-1200。）
特點
可以可靠地測量任何類型發動機的轉速計。柴油，甚至汽油都可以測量。
●通過使用交流發電機的轉速，無論發動機的類型和氣缸的數量如何，都可以進行測量
具有自動校準功能。自動獲得交流發電機和發動機的轉速比。
●為了從交流發電機的轉速獲得發動機的轉速，需要進行校準并獲得測量前的轉速比
易于設置。傳感器的安裝位置不會(huì )猶豫，可以通過粗加工進行測量。
●測量即使在車輛運行或運行期間也可以進行測量
通過FFT計算方法即使使用非常小的信號也可以進行測量。
●可以進行抗噪聲和穩定的測量

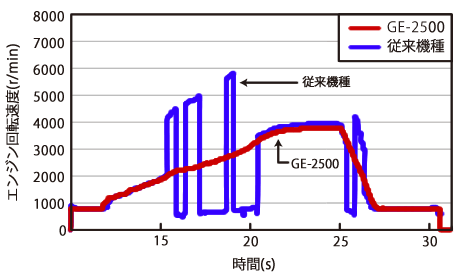

| 比較數據（6缸發動機） |
| 在傳統模型中，可以在怠速速度附近進行測量，但是如果旋轉速度增加則存在無法測量的區域。GE-2500可以在所有區域穩定測量。 |
|
測量方法
| 將傳感器（OM-1500或OM-1200）連接到交流發電機。①安裝傳感器，使其與交流發電機的旋轉軸正交。②連接GE-2500后面板上的“MAIN”接頭。執行校準并將交流發電機和發動機的轉速比設置到主機（GE-2500）?！袷褂眯蕚鞲衅鲿r(shí)●手動設定時（從3種中選擇一種）[注意]請在校準時使發動機空轉使用校準傳感器時同時測量發動機和交流發電機的轉速，并自動計算轉速比。手動設置時（從3種類型中選擇） ■輸入滑輪比和交流發電機的極數■輸入轉速比（交流發電機轉速與發動機的轉速比）■在空轉期間輸入發動機轉速校準完成后，取下校準傳感器并僅開始測量（OM-1500或OM-1200）。通過校準獲得的轉速比值自動保存在GE-2500主機中。主機多可以保存5個條件。 |

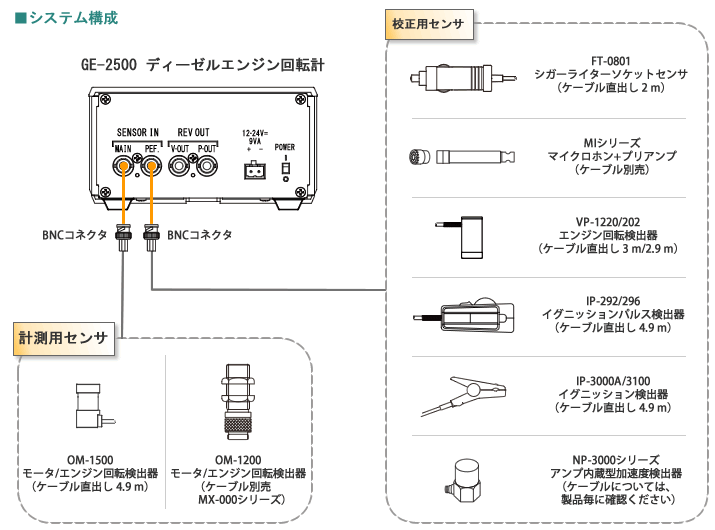

系統配置和連接示例
|
大綱規范
| 測量部分 | |
|---|---|
| 測量目標 | 柴油發動機，汽油發動機（無法測量沒有交流發電機的發動機） |
| 計算方法 | FFT計算方法 |
| 輸入頻率范圍 | 1 kHz，2 kHz，5 kHz（測量模式MAIN）/ 500 Hz（校準模式REF） |
| 測量精度 | ±2×轉速分辨率[r / min]±1計數 |
| 轉速分辨率 | 頻率范圍（Hz）÷12800×60÷旋轉比 |
| 顯示單元 | |
| 顯示單元 | 熒光顯示管 |
| 顯示更新時間 | 選擇0.2,0.5,1,2（s） |
| 顯示分辨率 | 1 r / min，1 Hz |
| 測量顯示范圍 | 20,000轉/分鐘 |
| 輸入部分 | |
| 輸入部分 | 2 ch MAIN（用于測量）REF（用于校準） |
| 輸入電壓范圍 | ±5 V，±0.5 V，±0.05 V. |
| 輸入連接器 | BNC |
| 輸入耦合 | 交流耦合 |
| 恒流驅動電源 | 2.2至3.2 mA（僅限REF） |
| 模擬輸出部分 | |
| [REVO] | 輸出內容輸出到計算的轉速值電壓范圍0至FS / 0至10 V（滿量程可任意設定）轉換方法12位D / A轉換方法線性±0.3％/ FS輸出更新時間在200毫秒內負載電阻100kΩ或更高輸出連接器BNC |
| [SIG] | 輸出內容傳感器輸入到MAIN的輸出信號（由模擬輸出和切換使用）負載電阻100kΩ或更高輸出連接器BNC |
| 脈沖輸出單元 | |
| 輸出內容 | 脈沖輸出頻率的轉速計算值 [例如：100 Hz Duty 1：1,6,000 r / min] |
| 輸出電壓 | Hi：+4.5 V以上/ Lo：+0.5 V以下（無負載） |
| 輸出更新時間 | 在200毫秒內 |
| 負載電阻 | 100kΩ或更高 |
| 輸出連接器 | BNC |
| 一般規格 | |
| 電源 | DC 12至24 V. |
| 功耗 | 8 VA或更低 |
| 工作溫度范圍 | 0至+ 40°C |
| 工作濕度范圍 | 相對濕度為20％至80％（無冷凝） |
| 儲存溫度范圍 | -10至+ 55°C |
| 存儲濕度范圍 | 相對濕度為20％至80％（無冷凝） |
| 外部尺寸 | 大約144（W）x 72（H）x 180（D）mm（不包括突起） |
| 塊 | 2公斤或更少 |
| 標準 | 支持CE標志，符合RoHS標準 |
| 附件 | 使用說明書3部分每1部分，橡膠腳4種類型 ·GE-0102雪茄插座電源線1.5米1 件 |
| 價格 | ￥198,000（含稅 ￥213,840） |
| 選項 | ·GE-0102雪茄插座電源線1.5米： ￥7,000（含稅 ￥7,560） （GE-0102連接到GE-2500主機） |
*根據發動機類型和電機類型，可能無法測量。請用演示設備確認。對于演示設備，請聯系近的銷售辦事處。
※本產品是交流發電機和發動機的旋轉同步的先決條件。
*如果特殊交流發電機或連接到發動機的皮帶松動，測量誤差可能會(huì )變大，可能無法進行測量。
