圖技GL-240多通道記錄儀操作說明

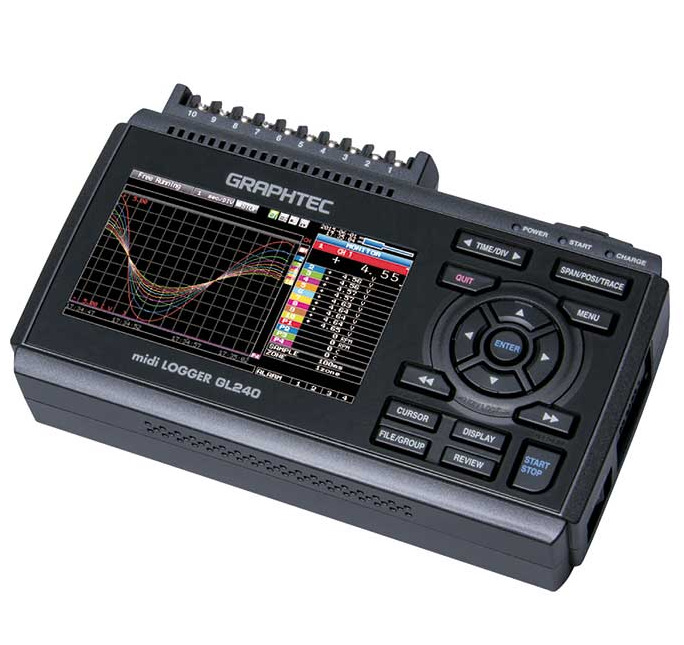

圖技GL-240是一款便攜式多通道數據記錄儀，能夠同時測量和記錄10路溫度、電壓、濕度、邏輯和脈沖信號。該設備具備全通道絕緣輸入方式，支持多樣化的測量項目和傳感器，非常適合于需要高精度和多種測量功能的場合。

主要特點

尺寸與重量：GL-240的外形尺寸為155×55×180mm，重量約為790g（不含電池）。

顯示屏：配備4.3英寸的液晶寬屏，清晰顯示測量數據和波形。

操作按鍵：設有電源鍵、菜單鍵、確認鍵、取消鍵、上下翻頁鍵，操作簡便。

電源方式：支持AC和DC兩種外部電源方式，以及4節AA型電池作為備用電源。

數據存儲：左側設有SD卡插槽，支持最大32GB SDHC卡，數據格式為GBD和CSV。

網絡(luò )功能：通過Ethernet/WLAN接口，可實現網絡(luò )功能，包括WEB和FTP服務器功能、數據備份功能、時間校準功能等。

操作方法

開機與關機：長按電源鍵約2秒鐘，即可開啟或關閉GL-240的電源。

菜單導航：簡單按下菜單鍵，打開或關閉菜單畫面。使用上下翻頁鍵在各個項目或設置之間切換。

模塊設置：在菜單畫面中選擇模塊設置，可對各個輸入接口的信號類型、單位、范圍、濾波器等進行設置。

收錄設置：可以對數據收錄的間隔、條件、方式等進行設置，例如設置為100ms的間隔連續收錄數據。

測量與記錄功能

GL-240可以根據用戶的需要進行各種測量和記錄設置，包括模塊設置、收錄設置、報警設置、報告設置、郵件設置等。用戶可以通過簡單的菜單操作，選擇或更改所需的設置內容，并保存執行。

網絡(luò )與遠程監控

GL-240具有無線LAN功能，可以通過路由器在局域網和互聯網內進行無線測量和遠程監控。此外，還支持通過USB接口與PC或其他設備進行數據傳輸。

總結

圖技GL-240的多功能性和高度的可定制性使其成為一個強大的數據記錄工具，適用于各種復雜的測量需求。無論是在實驗室還是現場，GL-240都能提供穩定、精確的數據記錄功能。
