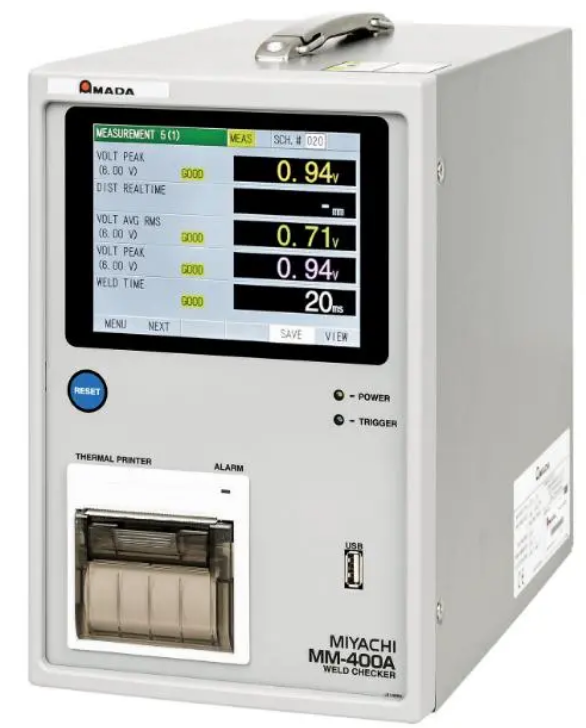

日本米亞基MM-400A是一款高性能的電阻焊監測儀，可用于各種類型的焊接電源，如交流式、直流逆變式、交流逆變式、晶體管式，儲能式等。它具有多種測定功能，可測量和顯示決定焊接質量的參數和波形，如電流、電壓、功率、能量、時間、位移等。它還支持多種語言，如漢語、英語、日語、韓語、德語、法語、西班牙語等，方便不同國家和地區的用戶使用。

MM-400A

二、產品特點

1. 適用于各種類型的焊接電源，可自動識別焊接電源的類型和參數，無需手動設置。

2. 采用觸摸屏方式操作，界面簡潔友好，操作簡單方便。

3. 采用符合ISO17657標準的環形線圈，可進行符合ISO17657標準的有效值運算，提高測量精度和可靠性。

4. 可測定最多10個項目的參數，并可顯示最多4種波形，可根據需要選擇顯示的項目和波形。

5. 可記錄內部閃存和外部USB的測量值和波形，方便數據保存和分析。

6. 可通過RS-232C、RS-485、以太網（TCP/IP）等方式與外部設備通信，實現數據傳輸和遠程控制。

7. 配備測定值和波形的打印功能，可直接打印出所需的報告。

8. 具有包絡(luò )線功能，可制作允許范圍波形，與監視器波形比較，直接能將通電中的參數變化可視化。

9. 可測定交流/直流縫焊，可移動測定通電時間為最長5分鐘（交流：電流· 電壓/直流：僅限電壓）。

10. 可測定位移量<絕對值模式>，可測定通電前的工件厚度，判定是否不良。

三、產品規格

1. 電源：AC100-240V，50/60Hz，最大功耗約100VA。

2. 外形尺寸：寬度300mm×高度132mm×深度400mm，重量約8kg。

3. 顯示器：彩色液晶觸摸屏，尺寸約10.4英寸，分辨率800×600像素。

4. 測定范圍：電流0-9999A，電壓0-9999V，功率0-9999kW，能量0-9999kJ，時間0-9999ms，位移0-9999mm。

5. 測定精度：電流±1%FS，電壓±1%FS，功率±2%FS，能量±2%FS，時間±0.1%FS，位移±1%FS。

6. 測定速度：最快約1ms/點。

7. 記錄容量：內部閃存約1000組，外部USB約10000組。

8. 通信接口：RS-232C、RS-485、以太網（TCP/IP）。

9. 打印接口：并行接口，可連接熱敏打印機。

10. 環形線圈：內徑約10mm，外徑約30mm，厚度約10mm，電纜長度約2m。

四、產品安裝

1. 將產品放置在通風良好、無強烈震動、無強烈電磁干擾的地方，避免陽光直射和高溫高濕的環境。

2. 將產品的電源線插入電源插座，打開電源開關，檢查顯示器是否正常顯示。

3. 將環形線圈套在焊接電源的輸出線上，注意環形線圈的方向，使其與顯示器上的標識一致。

4. 將打印機、外部USB、外部設備等按需連接到產品的相應接口上，檢查連接是否牢固可靠。

5. 按觸摸屏上的菜單鍵，進入菜單界面，選擇所需的語言、測定項目、測定模式、通信設置等，按確認鍵，完成設置。

五、產品使用

1. 按觸摸屏上的開始鍵，開始進行焊接作業，輸出加壓信號，焊接機頭開始加壓，進行焊接。

2. 按觸摸屏上的停止鍵，停止進行焊接作業，輸出釋放信號，焊接機頭停止加壓，結束焊接。

3. 按觸摸屏上的記錄鍵，將當前的測定值和波形記錄到內部閃存或外部USB中，按記錄列表鍵，可查看已記錄的數據。

4. 按觸摸屏上的打印鍵，將當前的測定值和波形打印出來，或者保存為PDF文件。

5. 按觸摸屏上的波形鍵，可切換顯示不同的波形，如電流波形、電壓波形、功率波形、能量波形等，按放大鍵或縮小鍵，可調整波形的顯示范圍。

6. 按觸摸屏上的包絡(luò )線鍵，可制作或修改允許范圍波形，按比較鍵，可將當前的波形與允許范圍波形進行比較，按判定鍵，可根據設定的判定條件，判斷當前的焊接是否合格。

7. 按觸摸屏上的通信鍵，可與外部設備進行通信，如發送或接收數據，執行遠程控制等。

8. 按觸摸屏上的系統鍵，可進入系統設置界面，如調整屏幕亮度，設置日期和時間，恢復出廠設置等。
